Aplicación:
Juego de anillos decimales para regular la separación de fresas extensibles.
| JUEGO DE ANILLAS DECIMALES |
|---|
|
|
Aplicación: Juego de anillos decimales para regular la separación de fresas extensibles.
|
|
|---|
|
Referencia |
D |
05A0316 |
16 |
05A0320 |
20 |
05A0325 |
25 |
05A0330 |
30 |
05A0335 |
35 |
05A0340 |
40 |
05A0350 |
50 |
05A0360 |
60 |
| CASQUILLOS PARA COJINETE |
|---|
|
|
Aplicación: Casquillos para insertar rodamiento y trabajar copiando en Tupi.
|
|---|
Referencia |
D |
d |
H |
05RA0290 |
90 |
50 |
23 |
05RA02100 |
100 |
50 |
23 |
05RA02110 |
110 |
50 |
23 |
05RA02120 |
120 |
50 |
23 |
05RA02125 |
125 |
50 |
23 |
05RA02130 |
130 |
50 |
23 |
05RA02140 |
140 |
50 |
23 |

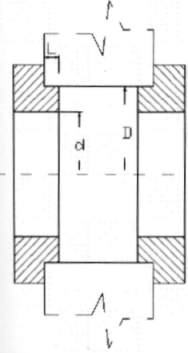

| JUEGO DE REDUCCIÓN EJE-FRESA |
|---|
|
|
Aplicación: Juego de dos casquillos para reducir el eje de las fresas.Compuesto por 2 anillos para acoplar el eje de la herramienta.Uno superior más uno inferior..
|
 |
|---|
Referencia |
D |
d |
L |
05A014030 |
40 |
30 |
5 |
05A014035 |
40 |
35 |
5 |
05A015030 |
50 |
30 |
5 |
05A015035 |
50 |
35 |
5 |
05A015040 |
50 |
40 |
5 |
| ANILLAS DE SEPARACIÓN |
|---|
|
|
Aplicación: Anillas de separación para herramientas en ejes. Para la fabricación indicar : - D - H - S
|
|---|
Referencia |
D |
d |
S |
05A053020 |
30 |
20 |
2 |
05A053025 |
30 |
25 |
2 |
05A053030 |
30 |
30 |
2 |
05A053520 |
35 |
20 |
2 |
05A053525 |
35 |
25 |
2 |
05A053530 |
35 |
30 |
2 |
05A053530 |
35 |
30 |
5 |
05A053530 |
35 |
30 |
10 |
05A053330 |
35 |
30 |
15 |
05A053530 |
35 |
30 |
20 |
05A053530 |
35 |
30 |
25 |
05A053530 |
35 |
30 |
30 |
05A054030 |
40 |
30 |
2 |
05A054030 |
40 |
30 |
5 |
05A054030 |
40 |
30 |
10 |
05A054030 |
40 |
30 |
15 |
05A054030 |
40 |
30 |
20 |
05A054030 |
40 |
30 |
25 |
05A054030 |
40 |
30 |
30 |
05A054035 |
40 |
35 |
2 |
05A054035 |
40 |
35 |
5 |
05A054035 |
40 |
35 |
10 |
05A054035 |
40 |
35 |
15 |
05A054035 |
40 |
35 |
20 |
05A054035 |
40 |
35 |
25 |
05A054035 |
40 |
35 |
30 |
05A055030 |
50 |
30 |
5 |
05A055030 |
50 |
30 |
10 |
05A055030 |
50 |
30 |
15 |
05A055030 |
50 |
30 |
20 |
05A055030 |
50 |
30 |
25 |
05A055030 |
50 |
30 |
30 |
05A055035 |
50 |
35 |
5 |
05A055035 |
50 |
35 |
10 |
05A055035 |
50 |
35 |
15 |
05A055035 |
50 |
35 |
20 |
05A055035 |
50 |
35 |
25 |
05A055035 |
50 |
35 |
30 |
05A055040 |
50 |
40 |
5 |
05A055040 |
50 |
40 |
10 |
05A055040 |
50 |
40 |
15 |
05A055040 |
50 |
40 |
20 |
05A055040 |
50 |
40 |
25 |
05A055040 |
50 |
40 |
30 |
MANDRIL PORTAPINZAS Cono BT-30-BT35-BT40 |
|---|
|
|
Aplicación: Para acoplar herramientas con mango cilindrico en fresadoras BT 30, 35 y 40 con cambio automático. Esta referencia incluye el cono (sin tirante) y la tuerca. Las pinzas y la llave de apriete se suministran por separado. Se debe indicar el tipo de tirante según la máquina. Tirante IJa para maquina: BT 30 Shoda . Tirante IJb para maquina: BT 35 Heian. Tirante IJe para maquina: BT 40 Shoda . Tirante II para maquina: BT 30. Con fresador lateral.
|
|---|
Referencia |
Tipo |
A |
D |
Diámetro |
Pinza |
Rosca |
Giro |
05MA125011 |
BT30 |
60 |
50 |
2 |
20(PA-01) |
Din 6499 (ER32) |
DCHA |
05MA126311 |
BT30 |
70 |
63 |
3 |
26(PA-02) |
Din 6499 (ER40) |
DCHA |
05MA125021 |
BT35 |
65 |
50 |
3 |
20(PA-01) |
Din 6499 (ER32) |
DCHA |
05MA126321 |
BT35 |
70 |
63 |
3 |
26(PA-02) |
Din 6499 (ER40) |
DCHA |
05MA125031 |
BT40 |
65 |
50 |
2 |
20(PA-01) |
Din 6499 (ER32) |
DCHA |
05MA126331 |
BT40 |
70 |
63 |
3 |
26(PA-02) |
Din 6499 (ER40) |
DCHA |
05MA125041 |
BT40 |
60 |
50 |
2 |
20(PA-01) |
Din 6499 (ER32) |
DCHA |
05MA126341 |
BT30 |
70 |
63 |
3 |
26(PA-02) |
Din 6499 (ER40) |
DCHA |
| MADRIL PORTAPINZAS CONO HSK |
|---|
|
|
Aplicación:
Para acoplar herramientas con mango cilindrico en fresadoras con cambio automático. Esta referencia incluye cono y tuerca. Las pinzas y la llave de apriete se suministran por separado.
|
|---|
Referencia |
A |
D |
Diámetro |
Pinza |
Rosca |
Giro |
05MA13501 |
76 |
50 |
2 |
20(PA-01) |
Din 6499 (ER32) |
DCHA |
05MA13502 |
76 |
50 |
2 |
20(PA-01) |
Din 6499 (ER32) |
IZQ |
05MA13331 |
76 |
63 |
3 |
26(PA-02) |
Din 6499 (ER40) |
DCHA |
05MA13632 |
76 |
63 |
3 |
26(PA-02) |
Din 6499 (ER40) |
IZQ |
05MA136311 |
76 |
63 |
3 |
26(PA-01) |
ETS 40 Para máquinas CMS |
DCHA |
| PINZA PA-01 |
|---|
|
|
Aplicación: Para acoplar a los mandriles cónicos. Pinza ER 32 DIN 6499
|
|---|
Referencia |
D |
Referencia |
D |
05PA013 |
3-2 |
05PA0112 |
12-11 |
05PA014 |
4-3 |
05PA0113 |
13-12 |
05PAO15 |
5-4 |
05PA0114 |
14-13 |
05PA016 |
6-5 |
05PA0115 |
15-14 |
05PA017 |
7-6 |
05PA0116 |
16-15 |
05PA018 |
8-7 |
05PA0117 |
17-16 |
05PA019 |
9-8 |
05PA0118 |
18-17 |
05PA0110 |
10-9 |
05PA0119 |
19-18 |
05PA0111 |
11-10 |
05PA0120 |
20-19 |
| PINZA PA-02 |
|---|
|
|
Aplicación: Para acoplar a los mandriles cónicos. Pinza ER 40 DIN 6499
|
|---|
Referencia |
D |
Referencia |
D |
05PA024 |
4-3 |
05PA0214 |
14-13 |
05PA026 |
6-5 |
05PA0218 |
18-17 |
05PA028 |
8-7 |
05PA0220 |
20-19 |
05PA0210 |
10-9 |
05PA0225 |
25-24 |
05PA0212 |
12-11 |
|
|

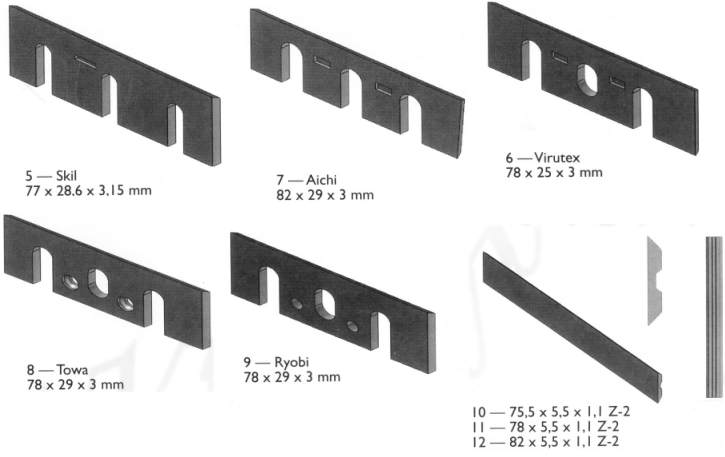

| CUCHILLAS PARA CEPILLO ELÉCTRICO |
|---|
|
|
|---|
| CUCHILAS REVERSIBLES |
|---|
|
|
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|

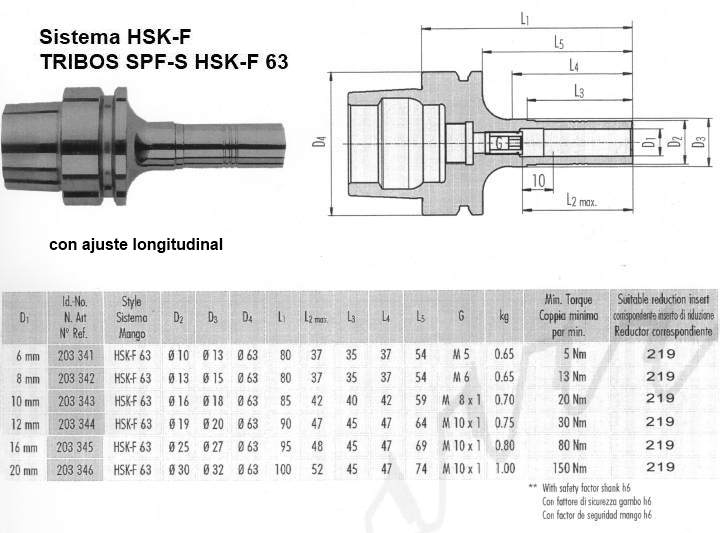

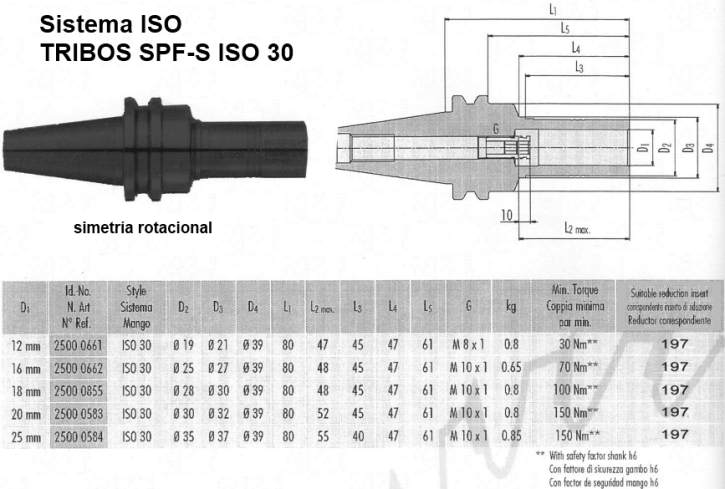

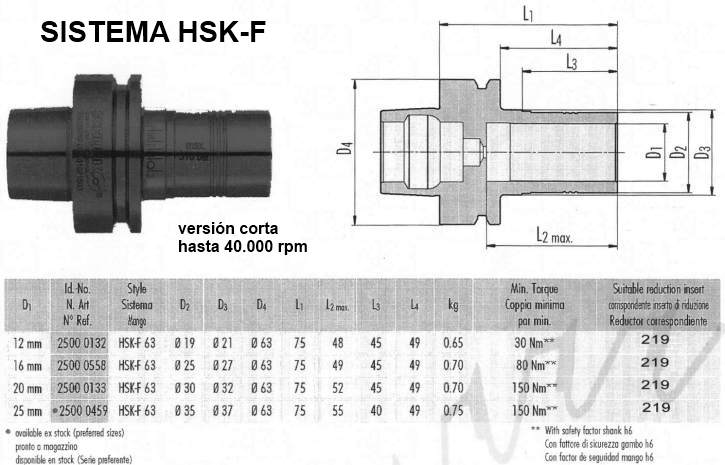

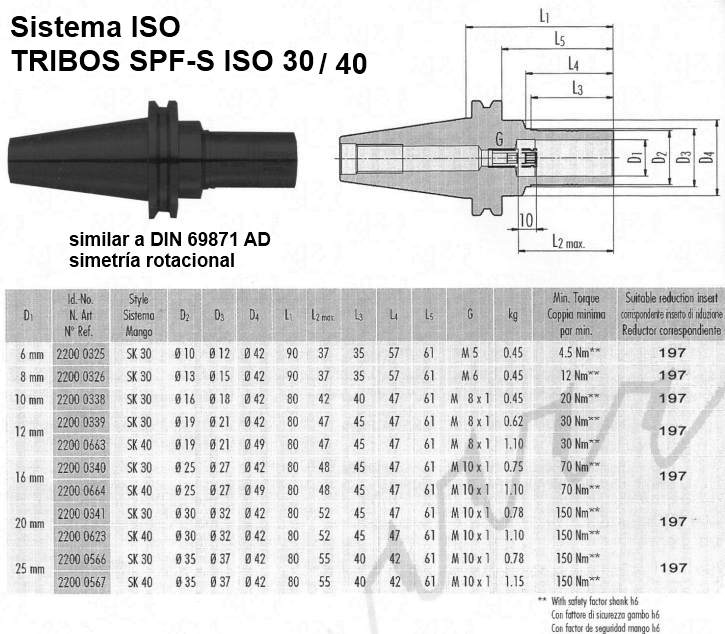

| TRIBOS |
|---|
|
|
|---|
|
|
|---|
|
|
|---|
|
|
|---|
